流動圖形演示儀
LTY價格：￥25800.00
一、實驗目的
演示不同邊界條件的流動特性
顯示卡門渦街的水力特性；
顯示機翼不同迎角的流動特性；
可供分析局部水頭損失的機理。
二、實驗設備技術規格
（1）實驗設備外形尺寸：（cm）110（長）×52（寬）×175（高）
（2）循環供水系統配不銹鋼離心水泵單相電源: 250W 220V 50HZ)
（3）存水箱尺寸：（cm）75（長）×30（寬）×40（高）PVC材料
（4）四個實驗段用有機玻璃制作
規格：（cm）20（長）×0.6（寬）×70（高） 2個
（5）示蹤發生器(不銹鋼材料)（長）×0.6（寬）×70（高） 2個

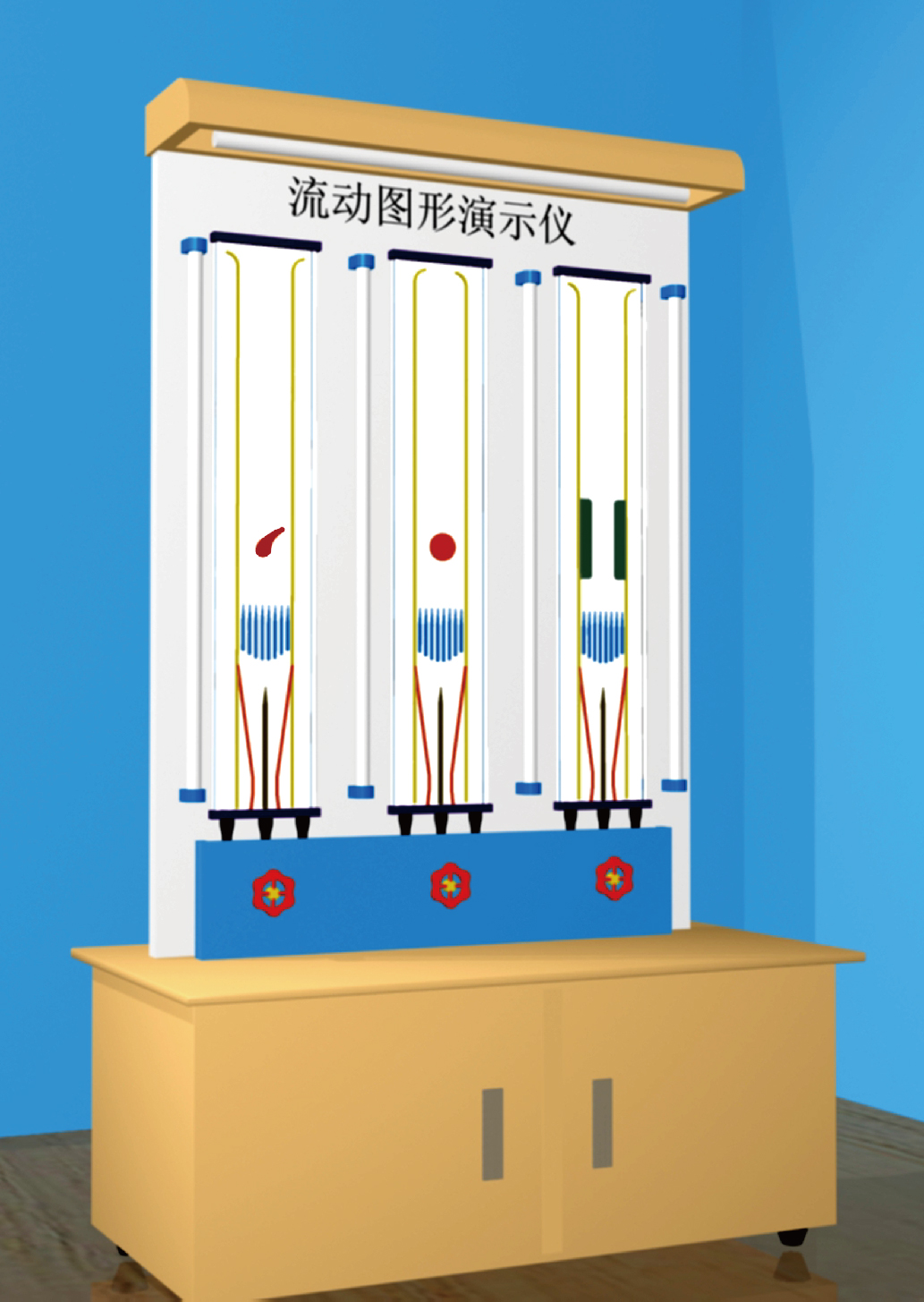

三、實驗設備簡圖見圖
自循環供水系統，配不銹鋼離心水泵，該泵為國家優質節能新產品。
儀器為分體式結構，組裝簡便，易于拆裝清洗。其中：
（1）整流段用不銹鋼制作，堅固耐用，長期不需維修。
（2）實驗段用有機玻璃制作，流道寬而長，流動圖形清晰，采取了加固措施增強了耐用性，使維修工作量大大減少。
（3）泄流段用有機玻璃制作，位于實驗段上部。
另配有示蹤設置。
1 不銹鋼； 2整流段； 3調節閥； 4實驗段； 5示蹤發生器； 6存水箱； 7電源開關； 8示蹤開關； 9放水閥門
