一、 實驗?zāi)康?/span>

 1、觀察管道水擊現象的發生、傳播與消失過程,增強對水擊現象的感性認識。

2、觀察水擊壓強，加深對水擊作用與影響的認識。

3、了解調壓室消減水擊壓強的作用。

二、主要技術參數

1 外形尺寸：長*寬*高6500*500*2900

2 配備: WBD50-025 250W 220V 50HZ 低噪音不銹鋼水泵(國家優秀節能新產品)

3 供水流量:1000ml/s

4 實驗段流量: 800ml/s

5 WBD50-025 220V 50HZ 低噪音不銹鋼水泵(國家優秀節能新產品)  1臺

6 不銹鋼壓力計 1件

7  彈性實驗段 長566cm   1件

8 PVC進水箱 直徑250cm 高138cm    1件

9 PVC存水箱 長165cm寬45.2cm高40cm    1件

10 透明有機玻璃調壓井直徑6.5cm 高120cm    1件

11 光電檢測儀              1臺

二 實驗設備簡圖

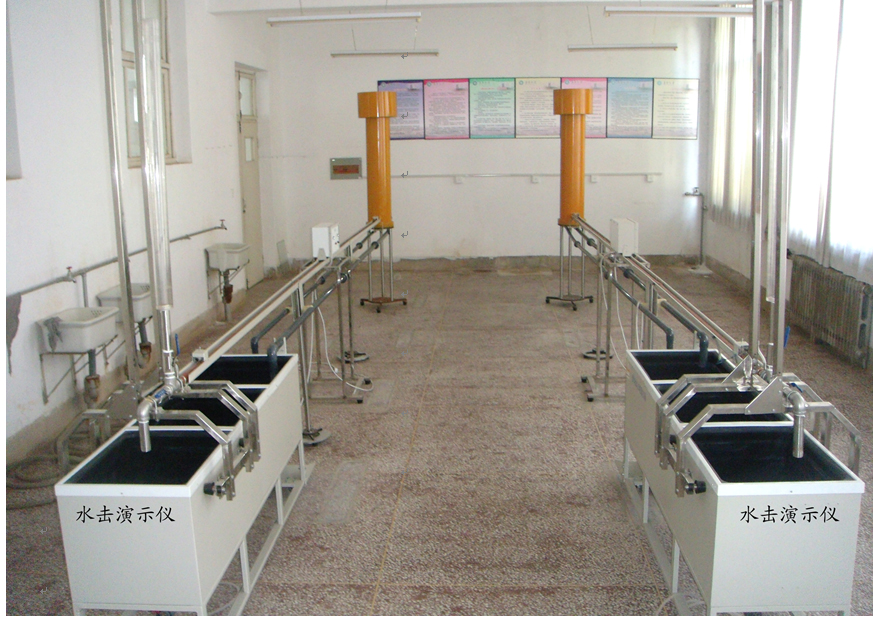

       如圖為水擊與調壓室現象演示設備示意圖。供水箱有溢流裝置，可保證實驗水流為恒定流。實驗管段采用易脹縮的橡膠軟管，

利于演示水擊波的傳播過程。在實驗管段的上、下游端裝有接觸指示燈，用以顯示水擊波傳播的往復情況。在橡膠軟管下游安裝

鋼管，其上裝控制閥門，在閥門上游側安裝粗有機玻璃管用來模擬調壓室。在調壓室的左側裝有測壓管，用來觀察水擊壓強。

1 供水箱；2 接觸點 3 橡膠軟管；4 溢流管 5 水泵；6調節閥門；7 存水箱；8測壓管；9調壓室；10調壓室閥門；11泄水閥門；12顯示板
